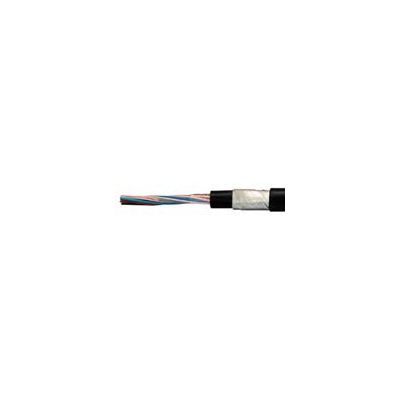

СБЗПБбШв

ГОСТ Р 51312-99
Кабель для сигнализации и блокировки с медными жилами, с полиэтиленовой изоляцией, в оболочке из полиэтилена, с броней из двух стальных лент, в шланге из ПВХ пластиката, с гидрофобным заполнением сердечника кабеля.

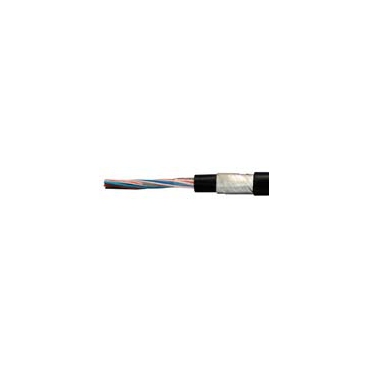

СБЗПБбШп

ГОСТ Р 51312-99
Кабель для сигнализации и блокировки с медными жилами, с полиэтиленовой изоляцией, в оболочке из полиэтилена, с броней из двух стальных лент, в шланге из полиэтилена, с гидрофобным заполнением сердечника кабеля.

Применение

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Кабели марки СБЗПБбШв предназначены для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.
Кабели марки СБЗПБбШп предназначены для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.

Конструкция

1. Токопроводящая жила из медной мягкой круглой проволоки номинальным диаметром 0,9 мм.
2. Изоляция – из полиэтилена.
3. Скрученная пара в кабелях парной скрутки.
4. Сердечник – одиночные жилы или пары скручены в сердечник.
5. Заполнение свободного пространства сердечника гидрофобным заполнителем.
6. Поясная изоляция – лента полиэтилентерефталатная.
7. Экран – алюминиевая лента (по согласованию с заказчиком возможно исполнение без экрана), под экраном проложена медная контактная проволока номинальным диаметром 0,4-0,6 мм.
8. Оболочка – из полиэтилена.
9. Броня – из двух стальных оцинкованных лент.
10. Защитный шланг в кабелях марки СБЗПБбШв – из ПВХ пластиката, в кабелях марки СБЗПБбШп – из полиэтилена.

Технические характеристики
