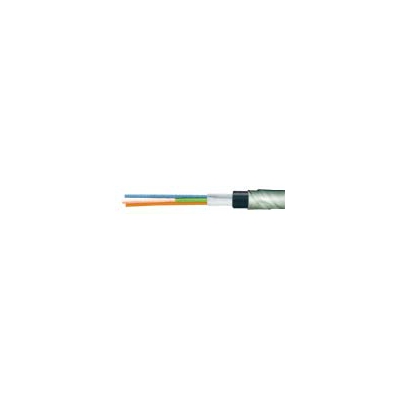

СБЗПБ

ГОСТ Р 51312-99
Кабель для сигнализации и блокировки с медными жилами, с полиэтиленовой изоляцией, в оболочке из полиэтилена, с броней из двух стальных лент, с наружным покровом, с гидрофобным заполнением сердечника.

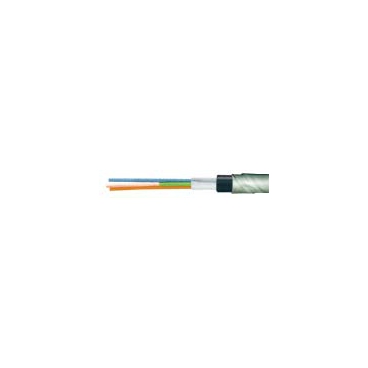

СБЗПБГ

ГОСТ Р 51312-99
Кабель для сигнализации и блокировки с медными жилами, с полиэтиленовой изоляцией, в оболочке из полиэтилена, с броней из двух стальных лент, с гидрофобным заполнением сердечника.

Применение

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Кабели марки СБЗПБГ предназначены для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности.
Кабели марки СБЗПБ предназначены для прокладки в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.

Конструкция

1. Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 мм.
2. Изоляция – из полиэтилена.
3. Скрученная пара – в кабелях парной скрутки.
4. Сердечник – одиночные жилы или пары скручены в сердечник.
5. Заполнение – свободного пространства сердечника гидрофобным заполнителем.
6. Поясная изоляция – лента полиэтилентерефталатная.
7. Экран – алюминиевая лента (по согласованию с заказчиком), под экраном проложена медная контактная проволока номинальным диаметром 0,4-0,6 мм.
8. Оболочка – из полиэтилена.
9. Броня – из двух стальных оцинкованных лент.
10. Наружный покров – в кабелях марки СБЗПБ из стеклопряжи, битума и мелового раствора.

Технические характеристики
