СБВнг-LS

ТУ 16.К71-369-2006
Кабель для сигнализации и блокировки, с медными жилами, с изоляцией из полиэтилена (ПЭ), в оболочке из поливинилхлоридного пластиката (ПВХ) пониженной пожароопасности, не распространяющий горение, с низким дымо- и газовыделением.

СБэВнг-LS

ТУ 16.К71-369-2006
Кабель для сигнализации и блокировки, с медными жилами, с изоляцией из полиэтилена (ПЭ), с экраном из алюминиевой или алюмополимерной ленты, в оболочке из поливинилхлоридного пластиката (ПВХ) пониженной пожароопасности, не распространяющий горение, с низким дымо- и газовыделением.

Применение

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении до 380 переменного тока частотой 50 Гц или 700 В постоянного тока для эксплуатации при температуре окружающей среды от –30°С до +60°С.
СБэВнг-LS – для групповой прокладки в пучках в помещениях, сухих каналах, туннелях, коллекторах, в пластмассовых трубопроводах, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в местах, характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
СБВнг-LS – для групповой прокладки в пучках в помещениях, сухих каналах, туннелях, коллекторах, в пластмассовых трубопроводах, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в местах, не характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Класс пожарной опасности кабелей по НПБ 248-97-П.1.7.2.4.
Кабели должны быть защищены от прямого солнечного излучения. Подача внутрь сердечника или нанесение на оболочку кабеля веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.

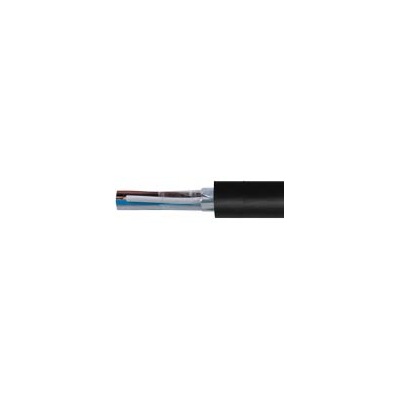

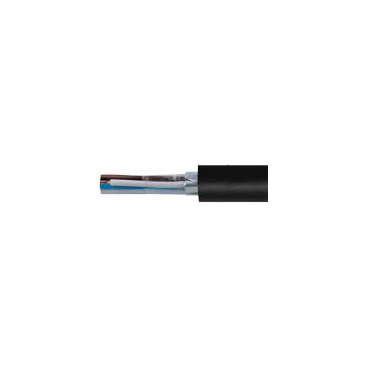

Конструкция

1. Токопроводящая жила – однопроволочная из медной мягкой круглой проволоки номинальным диаметром 0,8 или 0,9 мм.
2. Изоляция – из полиэтилена в виде сплошного концентрического слоя.
3. Скрутка жил в пару однонаправленная с шагом 100 мм, пар в элементарные пучки (для кабелей с числом пар 12 и более).
4. Элементарные пучки скручены в сердечник.
5. Поясная изоляция – для кабеля марки СБВнг-LS из полиэтилентерефталатной ленты и стеклоленты или слюдосодержащей ленты, для кабеля марки СБэВнг-LS – из полиэтилентерефталатной ленты.
6. Экран – для кабеля марки СБэВнг-LS из алюминиевой или алюмополимерной ленты, металлом внутрь. Под экраном продольно проложена контактная медная луженая проволока диаметром 0,4 или 0,5 мм.
7. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

Технические характеристики
