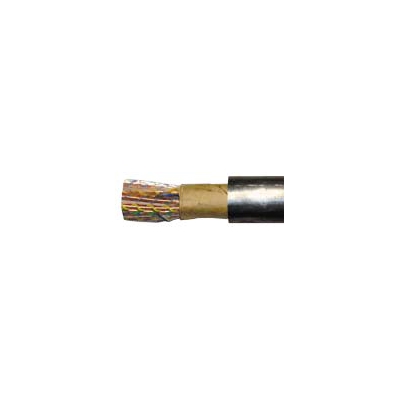

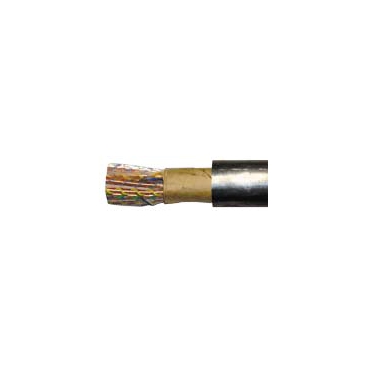

МКСГ, МКСБ, МКСГШп, МКСБШп, МКСБпШп, МКСБГ

ТУ 16.К11-59-95
Кабели симметричные высокочастотные с кордельно-полистирольной изоляцией в свинцовой оболочке, без защитного покрова и с защитным покровом (типа Б, БШ п, БпШп, Шп).

Применение

Предназначены для использования на магистральных и внутризоновых первичных сетях (ГТС), в цифровых системах передачи со скоростью 8448 кбит/с (тактовой частотой), 34368 кбит/с и аналоговых системах передачи в диапазоне частот до 5000 кГц для работы при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Кабель МКСГ предназначен для прокладки в канализациях, трубах, блоках, коллекторах, тоннелях и внутри помещений при отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к оболочке, в условиях, не характеризующихся повышенным электромагнитным влиянием.
Кабель МКСГШп предназначен для прокладки в канализациях, трубах, блоках, при отсутствии механических воздействий на кабель, в среде, агрессивной по отношению к оболочке, в условиях, не характеризующихся повышенным электромагнитным влиянием.
Кабель МКСБ предназначен для прокладки в грунтах, нейтральных по отношению к оболочке, если кабель не подвергается значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.
Кабель МКСБШп то же, но в грунтах, агрессивных по отношению к броне.
Кабель МКСБпШп то же, но в грунтах, агрессивных по отношению к оболочке и броне.
Кабель МКСБГ предназначен для прокладки в пожароопасных помещениях, в шахтах, тоннелях, каналах и коллекторах, если кабель не подвергается значительным растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.

Конструкция

1. Токопроводящие жилы – из медной проволоки.
2. Изоляция – жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой, наложенной с перекрытием в сторону, противоположную направлению наложения нити.
3. Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити.
   В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый.
4. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый.
5. Четверки скручены в сердечник кабеля. Сердечник кабеля имеет поясную изоляцию из кабельной бумаги.
6. Оболочка – свинцовая, наложена поверх поясной изоляции и соответствует ГОСТ 24641.
7. Защитный покров:
   • типа Б: подушка из синтетических лент и битума броня из двух стальных лент наружный покров из стеклопряжи, битума и мелового раствора.
   • типа БГ: подушка из синтетических лент и битума броня из двух стальных лент, покрытых битумом и меловым раствором.
   • типа БШп: подушка из битума и синтетических лент броня из двух стальных лент битум, синтетическая лента и наружный защитный шланг из полиэтилена.
   • типа БпШп: подушка из битума, синтетических лент и выпрессованного полиэтиленового защитного шланга броня из двух стальных лент наружный защитный шланг из выпрессованного полиэтилена, битума, синтетических лент.
